MDV8-K精密裁板锯(马氏结构)

MDV8-K精密裁板锯(马氏结构)

主要配置:电动靠模座带触摸屏,电动推台,锯片自动升降,电动倾斜

主要技术参数:

推台尺寸 3200×375mm
最大锯切长度 3200mm
最大锯切宽度 1250mm
锯片直径 φ300(φ250-φ350mm)
最大锯切厚度 80mm
靠模轴直径 φ40
主轴转速 4000/6000rpm
主轴直径 30mm
锯片角度 45°
主电机功率 5.5KW
划线锯直径 ∮120mm
划线锯转速 8000r/min
副轴直径 20mm
副电机功率 0.75kw
净重 750kg
毛重 840kg
外形尺寸 3200×2830×985mm

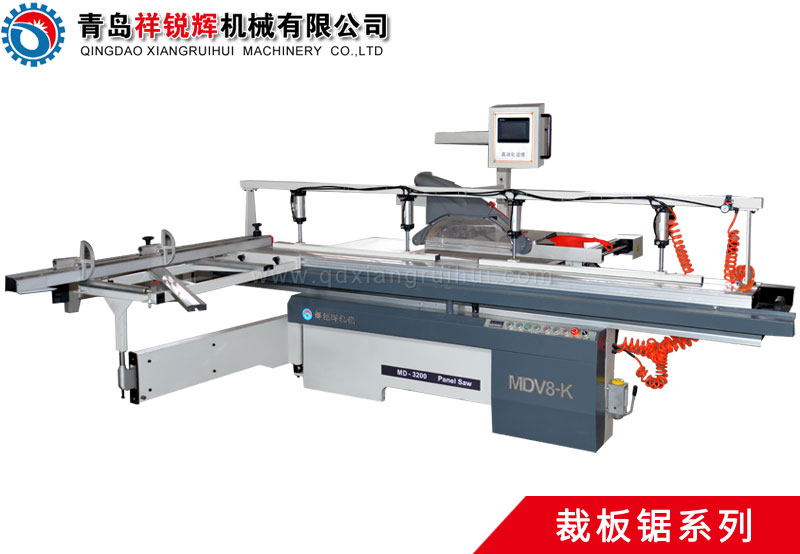

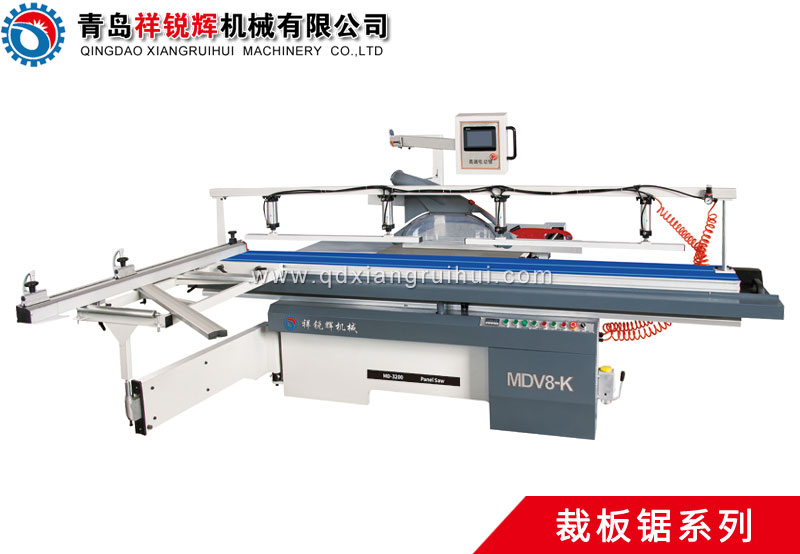

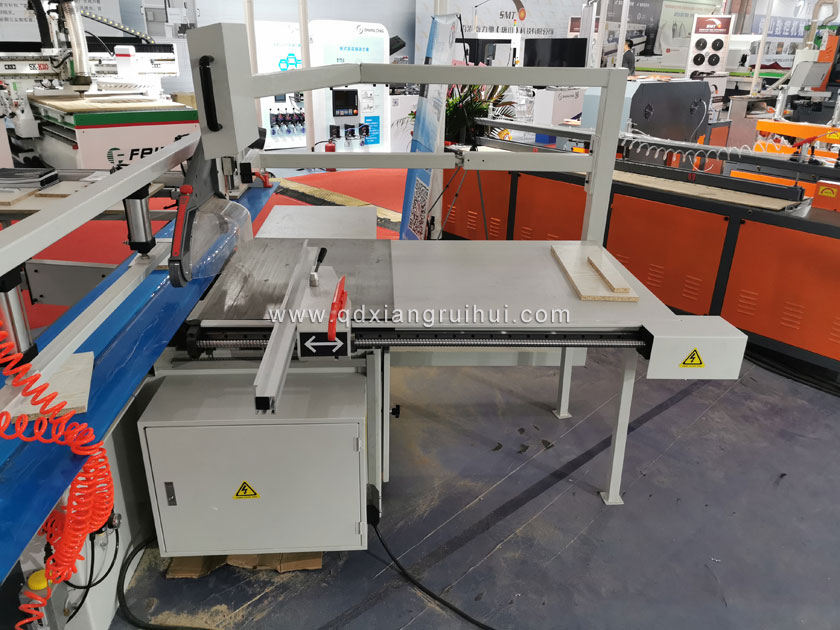

MDV8-K精密裁板锯(马氏结构)

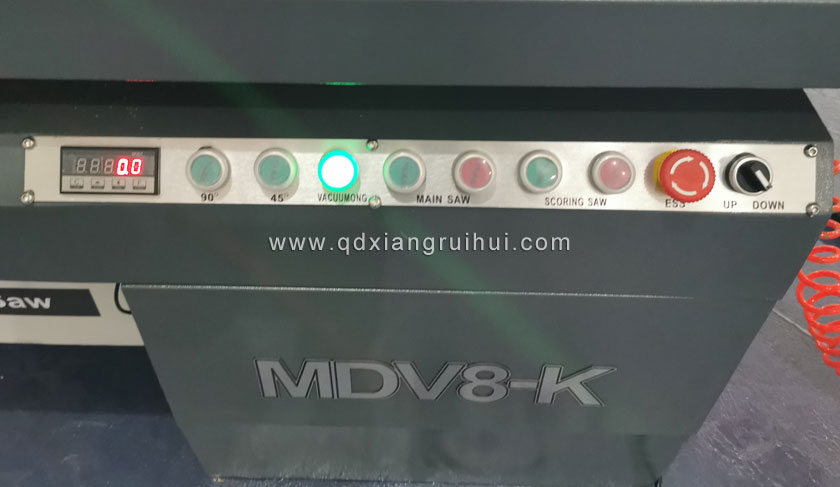

带数显控制面板

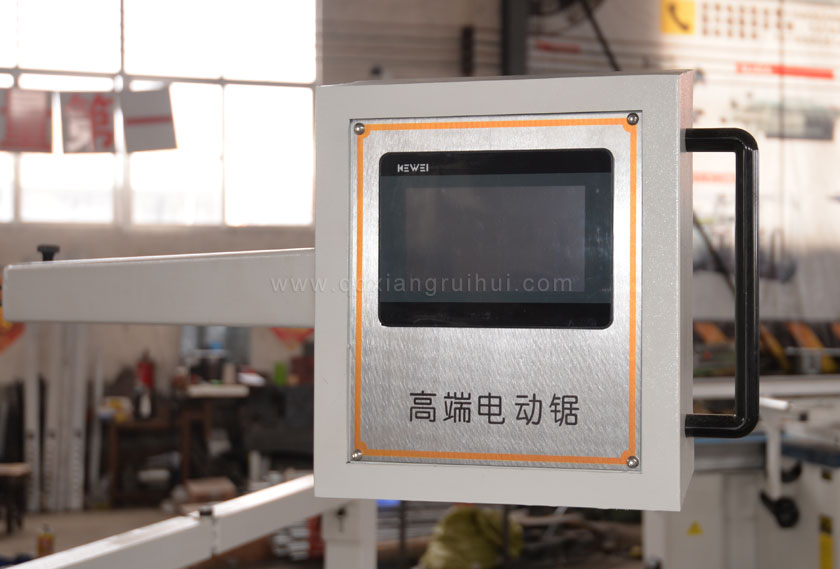

显示屏

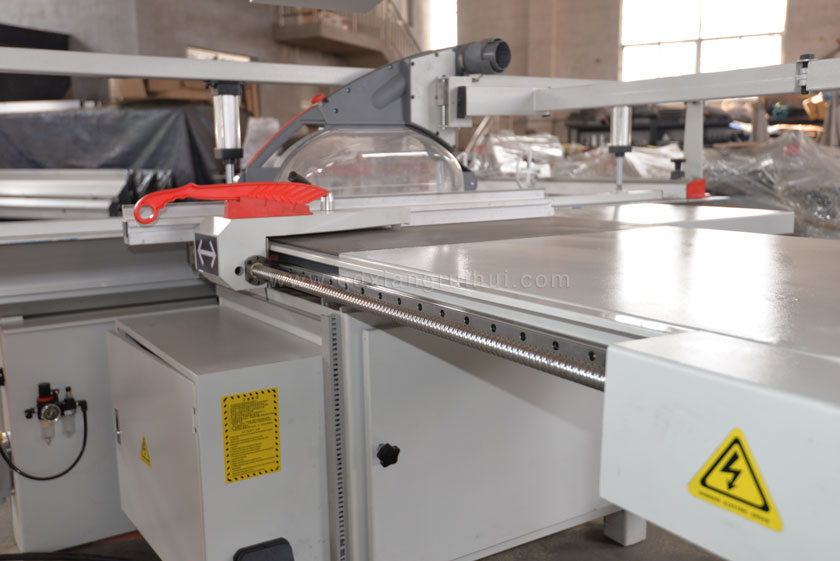

电动靠模座

电器控制系统

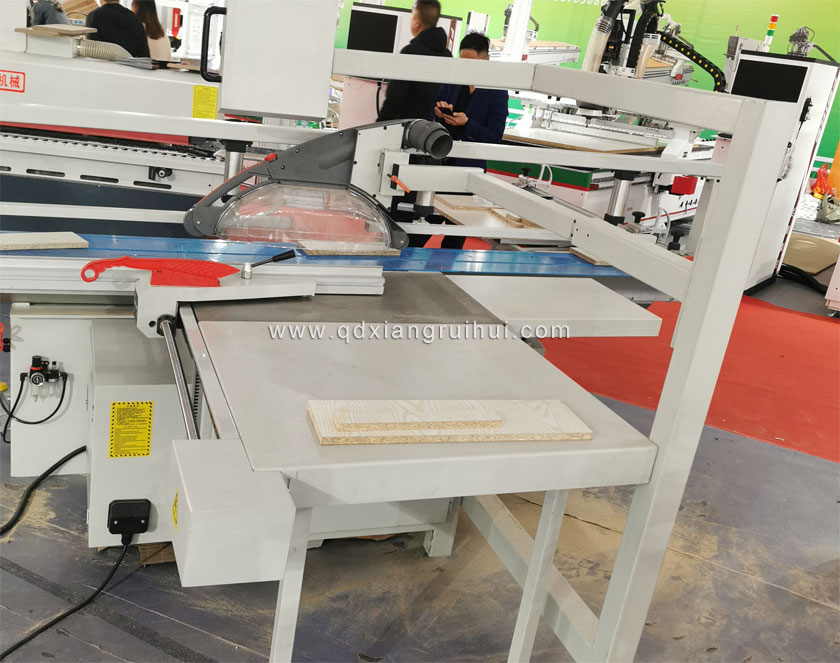

移动工作台

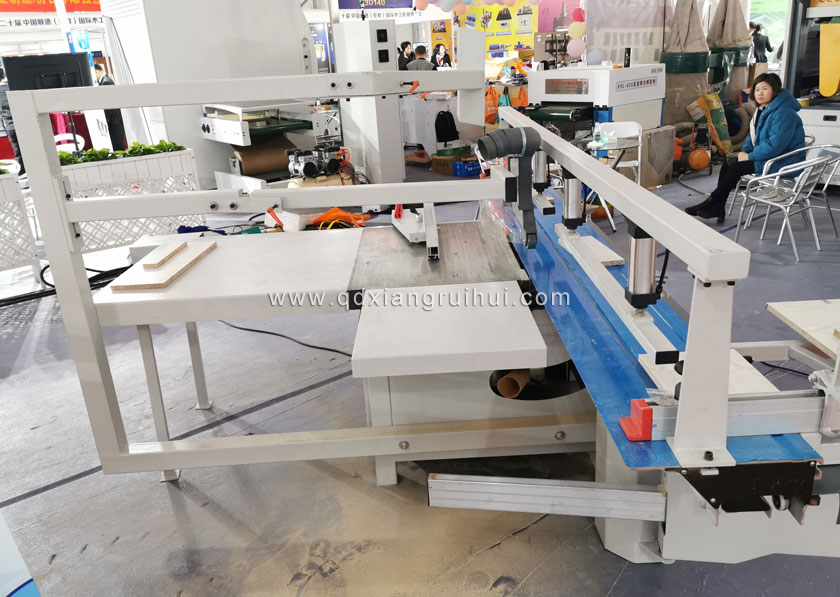

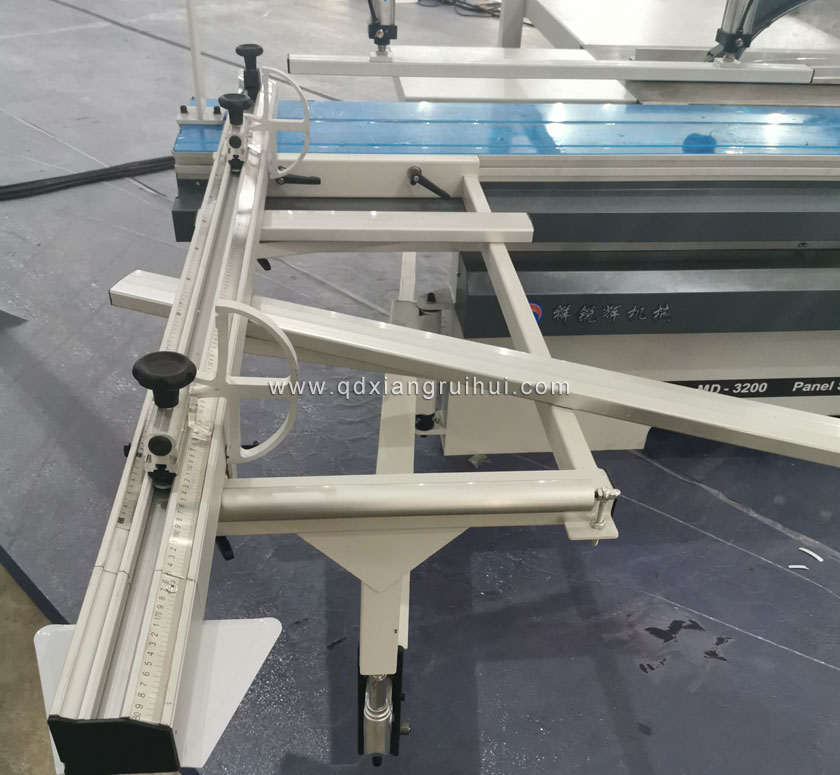

裁板锯大架子尺

推台锯细节

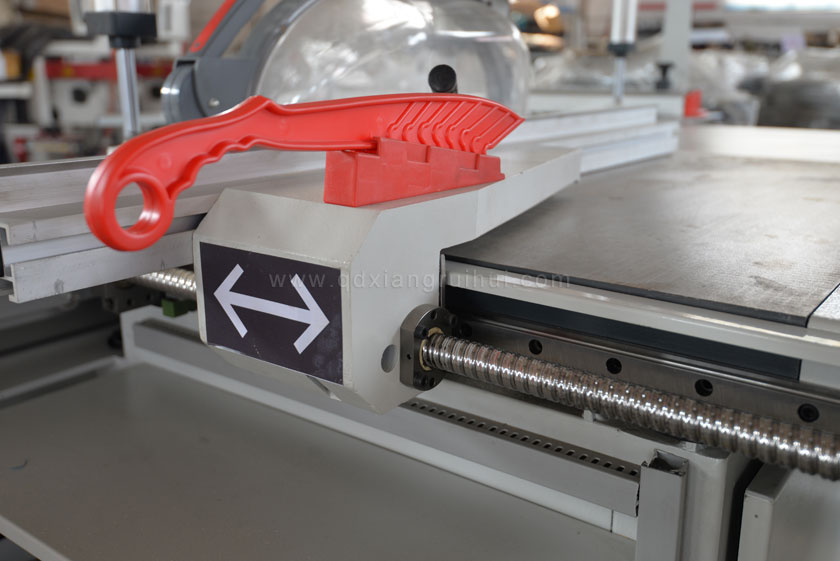

电动靠模座

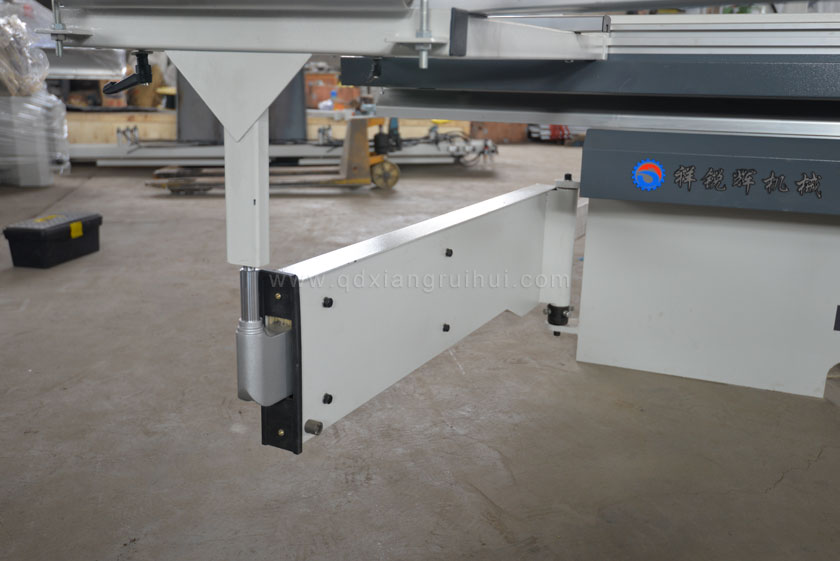

裁板锯后侧细节

裁板锯工作台

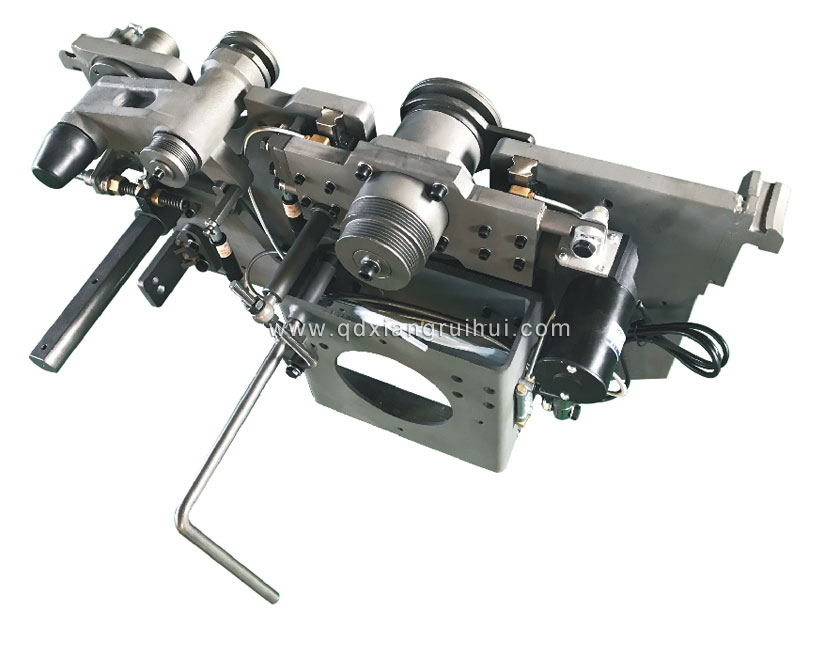

马氏结构
